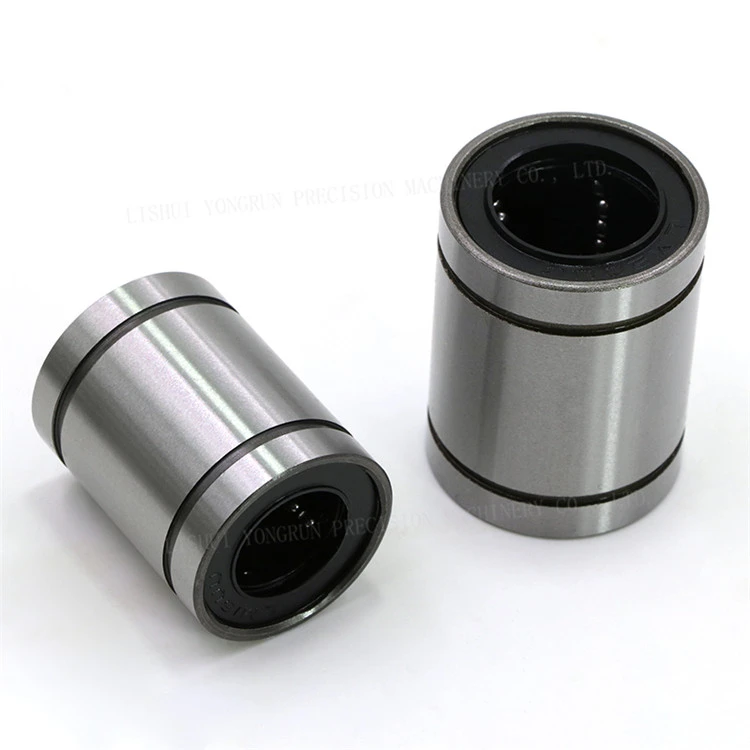

Yüksek-hızlı otomasyonda güvenilir performans sağlamak için lineer rulmanlar beş kritik hassas bileşenle tasarlanmıştır:
1.Sertleştirilmiş Dış Silindir (Yapısal Kabuk)
Dış manşon yapısal omurga ve montaj arayüzü görevi görür. Yüksek-karbonlu krom taşıyan çelikten (GCr15/SUJ2) üretilmiş olup, devridaim yapan bilyaların sabit gerilimine dayanması için HRC 58–62'ye kadar ısıl-işlemden geçirilmiştir. Alüminyum mahfaza bloklarına mükemmel uyum sağlamak için hem iç hem de dış çaplar hassas-taşlanmıştır (tipik olarak h6 veya h7 toleranslarına göre).
2.Dahili Bilya Tutucu (Devre Kılavuzu)
Tutucu, çelik bilyaları farklı devridaim devreleri halinde düzenler.
- Reçine Tutucular:Enjeksiyon-yüksek-kaliteli poliasetalden (POM) kalıplanmış olan bu ürünler, fısıltı kadar sessiz çalışma ve azaltılmış ağırlık için mükemmel akustik sönümleme sunar.
- Çelik Tutucular:Zorlu ortamlar için tasarlanan bu ürünler, polimer bileşenlerin arızalanabileceği yüksek-sıcaklık (80 derecenin üzerinde), vakum veya ağır-titreşim uygulamalarında kullanılır.
3.Hassas Yuvarlanma Elemanları (Yüksek-Sınıf Çelik Bilyalar)
Bu elemanlar yükü fiziksel olarak kabuktan mile aktarır. Nokta-temas fiziğini kullanarak, son derece düşük bir sürtünme katsayısı (μ≈0,002) elde ederek, zahmetsiz doğrusal öteleme ve minimum motor torku gereksinimi sağlarlar.
4.Entegre Uç Contaları ("UU" Koruması)
"UU" sonekiyle belirtilen rulmanlar çift sentetik kauçuk contaya sahiptir. Bu silecekler şaftı tozdan, talaştan ve kalıntılardan temizlerken aynı zamanda yağlama gresini tutmak için dahili baraj görevi görerek yatağın bakım aralıklarını önemli ölçüde uzatır.
5.Güvenli Tespit Halkaları (Montaj Bütünlüğü)
Yüksek-gerilimli çelik C-klipsler, silindirin her iki ucundaki işlenmiş oyuklara tutturulur. Bunlar tutucuyu, bilyaları ve contaları birleşik bir düzenek halinde kilitleyerek yatağın hızlı hızlanma ve yüksek-frekans ters değişimlerinde bile sağlam kalmasını sağlar.
