Makaralı Lineer Kılavuz

Makaralı Lineer Kılavuz
modular-1

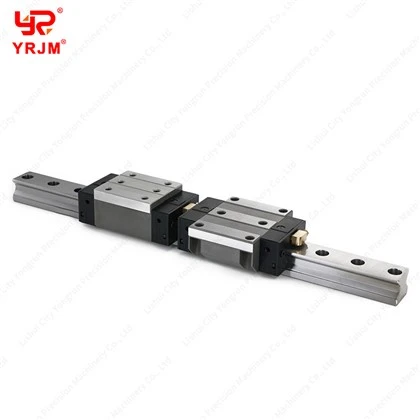

RG Serisi, yapısal sapmanın en aza indirilmesi gereken endüstriyel uygulamalar için tasarlanmış ağır-işe uygun, yüksek-hassas bir doğrusal kılavuz sistemidir. Standart bilyeli-tipi kılavuzlardan ayrılan RG Serisi, yuvarlanma elemanları olarak hassas silindirik makaraları kullanır.

RG Serisi, bilyalı rulmanların nokta temasından makaraların hat temasına geçiş yaparak nispeten kompakt bir ayak izi içerisinde yüksek sağlamlık ve önemli yük kapasiteleri elde eder. Hem bloğun hem de rayın yapısal tasarımı, düzgün doğrusal hareketi desteklemek, stres konsantrasyonunu en aza indirmek ve operasyonel hizmet ömrünü uzatmak için Sonlu Elemanlar Yöntemi (FEM) analizi yoluyla iyileştirildi. RG Serisi, hem kare-tip (RGH) hem de flanş-tipi (RGW) arabaları içeren yapılandırma seçenekleriyle RG15'ten RG65'e kadar nominal boyutlarda mevcuttur.






Ana sayfa 12 Son sayfa 1/2


RG Serisi Blok Yapılandırmaları ve Seçim Kılavuzu

RG Serisi, çeşitli montaj ve yapısal gereksinimleri karşılamak için iki ana blok konfigürasyonunda mevcuttur:

RGH (Kare Tip):

Yukarıdan aşağıya montaj için tasarlanmış dar, yüksek-profilli bir kare blok. Bu konfigürasyon, makine kolonlarının içi veya kompakt takım tezgahı çerçeveleri gibi yanal alanın kısıtlı olduğu doğrusal eksenler için idealdir.

RGW (Flanş Tipi):

Yan montaj flanşlarına sahip geniş-bir duruş bloğu. Geniş yapısal kaplama alanı, burulma ve moment yüklerine karşı üstün direnç sağlarken, esnek yukarıdan aşağıya veya aşağıdan yukarıya-yukarı montaj yapılandırmalarını destekler.



Mevcut Boyutlar ve Yük Sınıfları:
Ray Boyutları:25 mm'den 65 mm'ye kadar standart nominal ray genişlikleri mevcuttur.
Yük Sınıfları:Dağıtılmış yükler için standart-uzunluklu "CA/CC" bloklar ve özellikle yüksek-torklu, tek{-taşımalı veya konsollu uygulamalar için tasarlanmış uzatılmış, ekstra-ağır-yük "HA/HC" blokları halinde sağlanır.





RG Silindir Serisinin Temel Mühendislik Prensipleri

RG Serisinin olağanüstü sağlamlığı ve{0}yüksek yük performansı, üç temel mekanik prensibe tabidir:

productcate-800-400
01.

Makaranın Avantajı: Hat Teması ve Nokta Teması

Geleneksel doğrusal kılavuzlar, yükleri tek bir mikroskobik noktada yoğunlaştıran küresel bilyalı rulmanları kullanır. Aşırı kuvvetler altında, bu nokta teması elastik deformasyona uğrayarak eksende yapısal uyumluluğa (genellikle "süngerimsi" olarak tanımlanır) neden olur.
RG Çözümü: RG Serisi, bilyaları, düz bir çizgi boyunca rayla arayüz oluşturan silindirik makaralarla değiştirir. Yükü önemli ölçüde daha geniş bir yüzey alanına dağıtarak silindirik makaralar elastik deformasyonu büyük ölçüde azaltır. Bu, bilyeli- eşdeğerlerine göre %300'e kadar daha yüksek yapısal sertlik sunarak, en ağır işleme operasyonları sırasında tavizsiz konum stabilitesi sağlar.

02.

Simetrik 4 Yönlü Yük Geometrisi

RG Serisi, çok yönlü kuvvetlerin yaygın olduğu yüksek-hassas, ağır-yük ortamları için özel olarak tasarlanmıştır.
Çok Yönlü Sertlik: Simetrik 45{{1}derecelik temas açısıyla yapılandırılmış dört sıra silindirle tasarlanan RG Serisi, tüm birincil eksenler boyunca eşit yük-taşıma kapasitesi sergiler: radyal (aşağıya doğru), ters radyal (yukarıya doğru) ve yanal (yana doğru).
Daha Az Gerilim Konsantrasyonu: Gerilimin silindirlerin doğrusal temas alanı boyunca eşit şekilde dağıtılması, bölgesel malzeme yorulmasını (dökülmeyi) önler. Bu, sürekli, 7/24 ağır-iş üretim ortamlarında bile daha uzun hizmet ömrü sağlar.

productcate-800-400

productcate-800-400
03.

Üstün Moment Yükü Direnci

Ağır köprüler ve makine yapıları genellikle doğrusal kılavuzları yüksek burulma kuvvetlerine (eğim, sapma ve yuvarlanma) maruz bırakır.
Avantajı: RG taşıyıcıların sağlam yapısal tasarımı ve silindirik makaraların yüksek sertliği sayesinde bu seri, üstün moment-yük direnci sunar. Takım kafası ray merkezinden kaydırıldığında veya desteklendiğinde taşıyıcının sapmasını (sallanma) etkili bir şekilde önler.
